丁苯橡胶(SBR) ，又称聚苯乙烯丁二烯共聚物。其物理机构性能，加工性能及制品的使用性能接近于天然橡胶，有些性能如耐磨、耐热、耐老化及硫化速度较天然橡胶更为优良，可与天然橡胶及多种合成橡胶并用，广泛用于轮胎、胶带、胶管、电线电缆、医疗器具及各种橡胶制品的生产等领域，是最大的通用合成橡胶品种，也是最早实现工业化生产的橡胶品种之一。

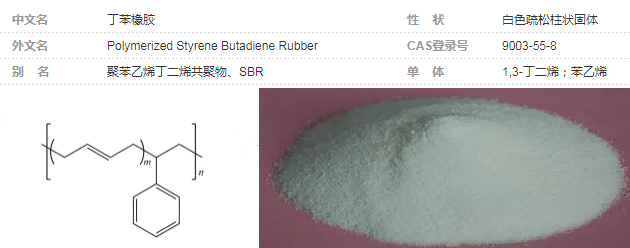

丁苯橡胶基本信息

合成单体：1,3-丁二烯(CH2=CH-CH=CH2)、苯乙烯(C6H5-CH=CH2)

丁苯橡胶，简称SBR，是Polymerized Styrene Butadiene Rubber的缩写。丁苯橡胶是橡胶工业的骨干产品，是最大的通用合成橡胶品种，也是最早实现工业化生产的合成橡胶品种之一。按聚合工艺，丁苯橡胶分为乳聚丁苯橡胶(ESBR)和溶聚丁苯橡胶(SSBR)。与溶聚丁苯橡胶工艺相比，乳聚丁苯橡胶工艺在节约成本方面更占优势，全球丁苯橡胶装置约有75%的产能是以乳聚丁苯橡胶工艺为基础的。乳聚丁苯橡胶具有良好的综合性能，工艺成熟，应用广泛，产能、产量和消费量在丁苯橡胶中均占首位。充油丁苯橡胶具有加工性能好、生热低、低温屈挠性好等优点，用于胎面橡胶时具有优异的牵引性能和耐磨性，充油后橡胶可塑性增强，易于混炼，同时可降低成本，提高产量。目前，世界上充油丁苯橡胶约占丁苯橡胶总产量的50-60%。

丁苯橡胶生产方法

乳聚丁苯橡胶，由丁二烯、苯乙烯为主要单体，配以其他辅助化工原料，在一定工艺条件下，经乳液法聚合首先生成丁苯胶浆，脱除胶浆中未转化的单体后，再经凝聚、干燥等工序而生产出产品胶。

溶聚丁苯橡胶，由丁二烯、苯乙烯为主要单体，在烃类溶剂中，采用有机锂化合物作为引发剂，引发阴离子聚合制得的聚合物胶液，加入抗氧剂等助剂后，经凝聚、干燥等工序而生产出产品胶。

乳聚丁苯橡胶

乳聚丁苯橡胶是合成橡胶中消费量最大的胶种，乳聚丁苯橡胶产品分为通用品种和特殊品种两大类。 通用品种有1000、1500、1600、1700、1800和1900 共计6个系列， 其牌号多达数百种。特殊品种包括液体丁苯橡胶、高苯乙烯丁苯橡胶、丁苯吡橡胶和羧基丁苯橡胶等。

SBR-1500是通用污染型软乳聚丁苯橡胶的最典型品种，生胶粘着性和加工性能均优，硫化胶耐磨性能、拉伸强度、撕裂强度和耐老化性能较好。SBR-1500广泛用于以炭黑为补强剂和对颜色要求不高的产品，如轮胎胎面、翻胎胎面、输送带、胶管、模制品和压出制品等。

SBR-1502是通用非污染型软乳聚丁苯橡胶的最典型品种，其性能与SBR-1500相当，有良好的拉伸强度、耐磨耗和屈挠性能。SBR-1502广泛用于颜色鲜艳和浅色的橡胶制品，如轮胎胎侧、透明胶鞋、胶布、医疗制品和其他一般彩色制品等。

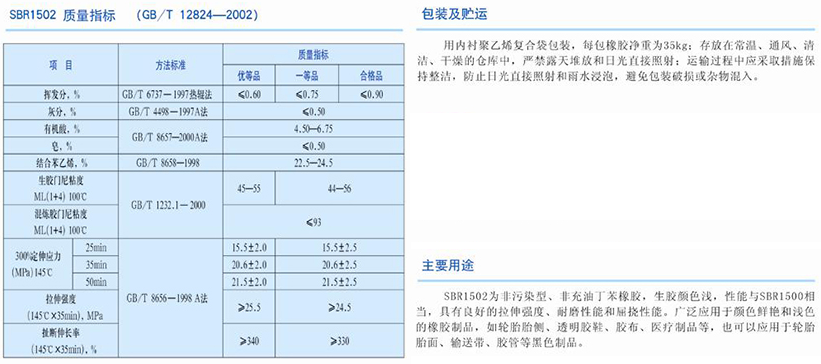

丁苯橡胶1502的用途与质量指标

SBR-1712是一种填充高芳香烃油的软乳聚丁苯橡胶的污染性品种，它具有优良的粘着性、耐磨性和可加工性以及价格便宜等优点。SBR-1712广泛用于乘用车轮胎胎面胶，轮胎胎面胶、输送带、胶管和一般黑色橡胶制品等。

乳聚丁苯橡胶的生产技术在19世纪20年代后期逐渐成熟，此后对工艺又进行了不断的改进，并朝着装置大型化方向发展，自动化控制水平有了明显的提高，并且己达到相当先进的水平。

目前，乳聚丁苯橡胶在提高聚合反应的单体转化率、节能降耗等方面取得了很大的进展，在解决乳聚丁苯橡胶滚动阻力与抗湿滑性能矛盾问题，优化产品性能，适应市场需求等方面也得到了突破性进展。

通过开发新型官能化引发剂、高效、环保的新型助剂，引入第三单体，提高结合苯乙烯含量等技术，乳聚丁苯橡胶在产品性能方面得以优化。通过采用环保型助剂、环保型填充油等，环保型乳聚丁苯橡胶开发也取得了显著进展。

溶聚丁苯橡胶

溶聚丁苯橡胶具有耐磨、耐寒、生热低、收缩性低、色泽好、灰分少、纯度高以及硫化速度快等优点，兼具有滚动阻力小，抗湿滑性和耐磨性能优异等优点，在轮胎工业，尤其是绿色轮胎、防滑轮胎、超轻量轮胎等高性能轮胎中具有广泛的应用。另外，由于溶聚丁苯橡胶具有触感好、耐候性好、回弹性好以及永久变形小等优点，可用于制作雨衣、毡布、风衣及气垫床等，还可制作发泡均匀、结构致密的海绵材料。溶聚丁苯橡胶由于其良好的辊筒操作性、压延性、耐磨性以及高填充性，还广泛地用于制鞋业，用它制作的鞋，具有色泽鲜艳、触感良好、表面光滑、花纹清晰、不易走型以及硬度适中等特点。与乳聚丁苯橡胶相比，溶聚丁苯橡胶具有生产装置适应能力强、胶种多样化、单体转化率高、排污量小、聚合助剂品种少等优点，是目前重点研究开发和生产的新型合成橡胶品种之一，开发利用前景十分广阔。

按照聚合方式，溶聚丁苯橡胶的聚合工艺主要有间歇聚合工艺和连续聚合工艺两种。按溶剂回收方式可分为直接干燥法和湿法(汽提)干燥法两种。间歇工艺操作灵活性大，不同牌号之间切换灵活。与间歇工艺相比，连续工艺物耗能耗低、生产效率高、产品质量稳定，代表了溶聚丁苯橡胶等锂系高聚物合成工艺的发展方向。随着溶聚丁苯橡胶市场需求量的不断增加，更具经济技术优势的连续聚合技术在溶聚丁苯橡胶的生产中的地位将变得越来越重要。

溶聚丁苯橡胶最早由美国Phillips公司于1964年实现工业化，Firestone公司于1969年也实现溶聚丁苯橡胶的工业化。同期Shell化学公司也成功推出锂系催化剂制备的嵌段共聚物，并实现工业生产。这一时期的溶聚丁苯橡胶产品被称为第一代溶聚丁苯橡胶。

第一代溶聚丁苯橡胶分子链规整性好，产品在耐磨性、回弹性、生热与滞后损失方面均较乳聚丁苯橡胶优异，但加工性能与抗湿滑性能不佳，从根本上限制了其应用。

20世纪70年代后期，通过对产品乙烯基含量和苯乙烯单体序列分布的调整，结合分子链端改性技术的应用，产生了第二代溶聚丁苯橡胶。

第二代溶聚丁苯橡胶兼顾了橡胶的滚动阻力和抗湿滑性，更好地满足轮胎节能和安全要求。

20世纪80年代，集成橡胶的概念被Nordsiek提出，通过分子设计，对溶聚丁苯橡胶分子链的结构进行优化，使橡胶材料相互矛盾的几个性能集中于同一个分子链中，最大限度地提高橡胶的综合性能。集成橡胶产品通常被称作第三代溶聚丁苯橡胶。

第三代溶聚丁苯橡胶的特点，一是在溶聚丁苯橡胶大分子链中引入异戊二烯链段，二是通过分子链结构调整制成含有渐变式序列结构的嵌段型溶聚丁苯橡胶。更好满足轮胎胎面胶对低温性、抗湿滑性及安全性的要求。

粉末丁苯橡胶

粉末丁苯橡胶(简称PSBR)，是在乳聚丁苯橡胶的基础上接枝其它单体，添加防老剂和隔离剂，专为改性沥青生产的一种粉末丁苯橡胶，它除了具有丁苯橡胶显著改善沥青的低温性能特点外，粉末丁苯橡胶还能明显改善沥青的高温性能。同时粉末丁苯橡胶也可用于橡胶制品、塑料制品、石油树脂等改性。

丁苯橡胶图片大全

丁苯橡胶的种类与型号

丁苯橡胶的品种很多，通常根据聚合方法和条件、填料品种、 苯乙烯单体含量不同进行分类。

①按聚合方法和条件分根据聚合方法不同可以分为乳液聚 合丁苯橡胶和溶液聚合丁苯橡胶;而乳液聚合丁苯橡胶又可以分为 高温乳液聚合丁苯橡胶和低温乳液聚合丁苯橡胶，后者应用较广， 而前者趋于淘汰。 低温丁苯橡胶(1500系列)，其中1500是污染 的品种，物理机械性能均较好，可用于轮胎胎面胶、工业制品等。 1502为非污染的品种，1507为低黏度的品种，可用于传递成型 (移模法)和注压成型。低温充油丁苯橡胶(1700系列)，1712为 污染的充高芳烃油37.5份，1778为非污染的、充环烷油37.5份 得到的品种。

②按填料品种分可以分为充炭黑丁苯橡胶、充油丁苯橡胶 和充炭黑充油丁苯橡胶。

③按苯乙烯单体含量分可分为丁苯橡胶-10、丁苯橡胶-30、 丁苯橡胶-50等，其中数字表示苯乙烯聚合时苯乙烯的含量(质 量)，最常用的是丁苯-30。

丁苯橡胶生产企业

生产企业： 高桥、茂名、齐鲁

低顺橡胶回弹性好、耐磨性好、生热低、永久拉伸变形小、动态性能和低温屈挠性能优异，非充油低顺橡胶产品无色透明,纯度高、不含过渡金属、可溶于苯、甲苯、己烷、汽油等溶剂，特别是溶于苯乙烯且溶液粘度较低，适合用于聚苯乙烯、ABS 等塑料改性。
